#Flowable 自定义业务表单

适用版本：PIGX 5.10 及以上
流程引擎：Flowable
表单类型：自定义表单（业务表单）
最后更新：2025 年 10 月

#前端页面与路由配置

#后端服务实现

• 控制器类：BpmOaLeaveController
  负责处理前端请求，包括列表查询、新增、详情获取等接口。

• 业务逻辑类：BpmOaLeaveServiceImpl
  实现请假流程的核心业务逻辑，如数据校验、流程启动、状态更新等。

#第一部分：核心概念

#1.1 自定义表单工作流程

#1.2 关键组件

#第二部分：数据库设计

#2.1 业务表创建规范

#必需字段

#业务字段

根据具体业务需求添加，以请假表单为例：

#表创建示例

CREATE TABLE `bpm_oa_leave` (
  `id` BIGINT NOT NULL COMMENT '主键',
  `process_instance_id` VARCHAR(64) DEFAULT NULL COMMENT '流程实例编号',
  `username` VARCHAR(255) NOT NULL COMMENT '申请人',
  `leave_type` SMALLINT NOT NULL COMMENT '请假类型',
  `leave_reason` VARCHAR(255) DEFAULT NULL COMMENT '请假原因',
  `start_time` DATETIME(6) NOT NULL COMMENT '开始时间',
  `end_time` DATETIME(6) NOT NULL COMMENT '结束时间',
  `leave_day` SMALLINT NOT NULL COMMENT '请假天数',
  `leave_status` SMALLINT DEFAULT NULL COMMENT '请假结果',
  `create_by` VARCHAR(64) DEFAULT '' COMMENT '创建者',
  `create_time` DATETIME(6) NOT NULL DEFAULT CURRENT_TIMESTAMP(6) COMMENT '创建时间',
  `update_by` VARCHAR(64) DEFAULT '' COMMENT '更新者',
  `update_time` DATETIME(6) NOT NULL DEFAULT CURRENT_TIMESTAMP(6) ON UPDATE CURRENT_TIMESTAMP(6) COMMENT '更新时间',
  `del_flag` CHAR(1) NOT NULL DEFAULT '0' COMMENT '是否删除',
  `tenant_id` BIGINT NOT NULL DEFAULT 0 COMMENT '租户编号',
  PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_general_ci COMMENT='请假申请表';

#第三部分：前端实现

#3.1 页面架构

#3.2 页面功能说明

#列表页 (index.vue)

主要功能

• 数据分页展示
• 流程状态查询
• 新增/编辑/删除操作
• 流程详情链接

关键方法

// 分页查询
getBpmOaLeavePage(params)

// 查看详情
handleDetail(row)

// 进入编辑
handleEdit(row)

// 删除
handleDelete(id)

#创建页 (create.vue)

主要功能

• ⭐ 表单编辑与表单提交
• 数据验证
• 自动发起流程
• 保存表单数据及流程实例 ID

核心逻辑

// 提交表单
handleSubmit() {
  // 1. 表单验证
  // 2. 调用后端 save() 方法
  // 3. 自动保存业务数据
  // 4. 自动启动流程
  // 5. 返回流程实例 ID
}

#详情页 (detail.vue)

主要功能

• 以只读形式展示表单数据
• 显示流程进度
• 审批人审批操作入口
• 流程历史记录查看

特殊处理

• 根据角色显示不同权限操作按钮
• 展示流程审批意见

#3.3 流程回调 Props 参数

#详情页 Props（detail.vue）

审批节点渲染详情页时，流程引擎会注入以下参数：

// detail.vue Props 定义
interface Props {
  id?: string;
  businessKey?: string;
  processInstanceId?: string;
  readonly?: boolean;
  node?: Record<string, any>;
}

const props = withDefaults(defineProps<Props>(), {
  readonly: true
});

#创建页 Props（create.vue）

发起节点或驳回重新提交时，流程引擎会注入以下参数：

// create.vue Props 定义
const props = defineProps<{
  flowHelper?: any;
  processInstanceId?: string;
  readonly?: boolean;
}>();

#Props 使用示例

根据 readonly 控制表单可编辑状态

<el-input v-model="formData.leaveReason" :disabled="props.readonly" />

利用 flowHelper 提交流程数据

const submitForm = async () => {
  // 1. 表单校验
  await formRef.value.validate();

  // 2. 审批人校验
  if (props.flowHelper && !props.flowHelper.validate()) {
    return;
  }

  // 3. 合并流程数据提交
  let submitData = { ...formData };
  if (props.flowHelper) {
    const flowData = props.flowHelper.getFlowData();
    submitData = { ...submitData, ...flowData };
  }

  await addObj(submitData);
};

通过 processInstanceId 加载数据（驳回重新提交）

onMounted(() => {
  if (props.processInstanceId) {
    // 驳回后重新提交场景，通过流程实例编号加载已有数据
    isEdit.value = true;
    getOaLeaveData({ processInstanceId: props.processInstanceId });
  }
});

利用 node 信息控制按钮显隐

<!-- 根据节点信息动态展示审批操作 -->
<template v-if="props.node?.type === 'userTask'">
  <el-button type="success">同意</el-button>
  <el-button type="danger">拒绝</el-button>
</template>

#3.4 路由配置示例

// 路由配置参考
{
  path: 'oaLeave',
  component: () => import('@/views/flow/oaLeave/index'),
  meta: {
    title: '请假申请',
    permissions: ['bpm:oaLeave:query']
  },
  children: [
    {
      path: 'create',
      component: () => import('@/views/flow/oaLeave/create'),
      meta: { title: '发起请假申请' }
    },
    {
      path: 'detail/:id',
      component: () => import('@/views/flow/oaLeave/detail'),
      meta: { title: '请假申请详情' }
    }
  ]
}

#第四部分：Flowable 流程定义

#4.1 流程定义配置

#基础配置

#表单关联配置

#4.2 流程节点设计原则

发起节点

• 配置表单为 create.vue
• 允许表单编辑
• 用户填写业务数据

审批节点

• 配置表单为 detail.vue
• 只读表单展示
• 展示审批指令（同意/拒绝）

回调配置

• 配置状态变更监听
• 触发 IProcessInstanceStatusEventService 回调

#第五部分：后端实现

#5.1 Service 层设计

#必须实现的接口

/**
 * 流程状态事件监听接口
 * 实现此接口以响应流程状态变更
 */
public interface IProcessInstanceStatusEventService {

    /**
     * 获取监听的流程定义标识
     * 返回值必须与流程定义中的 Process Key 一致
     */
    String getFlowId();

    /**
     * 处理流程状态变更回调
     */
    void handleStatusEvent(ProcessInstanceParamDto paramDto);
}

#Service 实现示例

#5.2 Controller 层设计

#RESTful API 规范

#核心方法说明

save() - 保存并发起流程

#5.3 核心业务逻辑

#启动流程的完整流程

#流程回调处理

#第六部分：集成步骤

#6.1 快速集成流程

#第一步：数据库准备

-- 创建业务表
CREATE TABLE `bpm_oa_leave` (...)

-- 创建索引
CREATE INDEX idx_process_instance_id ON bpm_oa_leave(process_instance_id);

#第二步：代码生成

• 使用 PIGX 代码生成器生成 Entity、Mapper、Service、Controller
• 选择模板类型为标准CRUD
• 生成路径：com.pigx.bpm.oaleave.*

#第三步：服务层改造

修改 BpmOaLeaveServiceImpl，实现 IProcessInstanceStatusEventService 接口：

@Service
public class BpmOaLeaveServiceImpl extends ServiceImpl<BpmOaLeaveMapper, BpmOaLeaveEntity>
        implements BpmOaLeaveService, IProcessInstanceStatusEventService {

    @Override
    public String getFlowId() {
        return "LEAVE";  // 与流程定义中的 Process Key 保持一致
    }

    @Override
    public void handleStatusEvent(ProcessInstanceParamDto paramDto) {
        // 处理流程状态变更
    }

    @Override
    public BpmOaLeaveEntity saveAndStartProcess(BpmOaLeaveEntity bpmOaLeave) {
        // 保存业务数据并启动流程
    }
}

#第四步：前端页面开发

• 创建 create.vue（表单编辑）
• 创建 detail.vue（信息展示）
• 配置路由

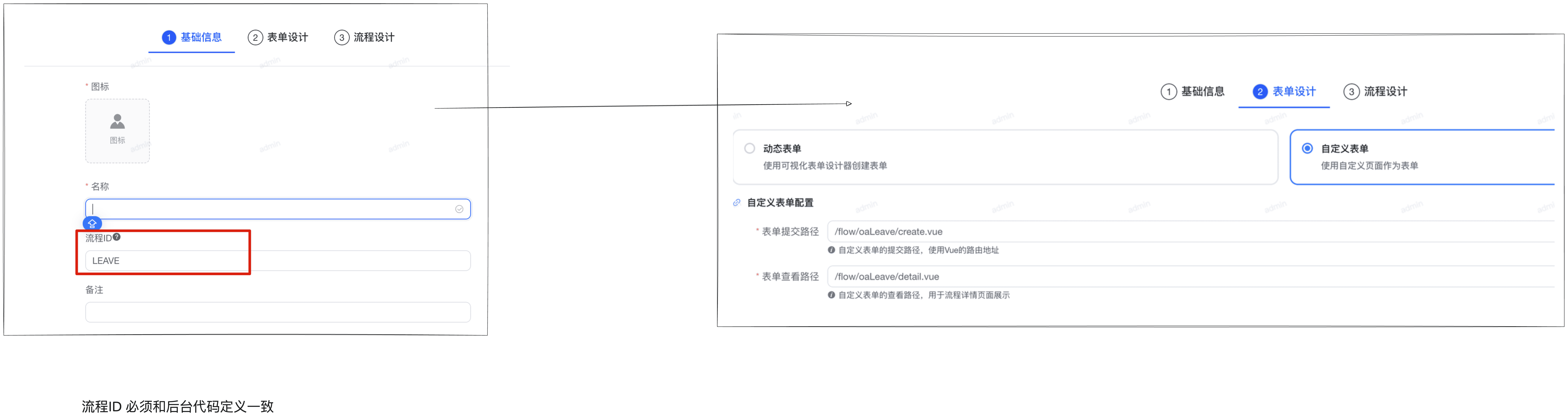

#第五步：Flowable 流程配置

• 创建流程定义，设置 Process Key = LEAVE
• 配置发起节点表单指向 create.vue
• 配置审批节点表单指向 detail.vue
• 配置状态变更回调

#第六步：测试验证

• 测试表单提交和流程启动
• 验证流程实例 ID 正确保存
• 测试流程状态回调和数据更新
• 验证多个流程定义不相互干扰

#第七部分：关键要点

#7.1 必须遵循的规范

✅ 必做项

1. 业务表必须包含 process_instance_id 字段

   • 用于关联流程实例
   • 类型：VARCHAR(64)
   • 默认值：NULL

2. Service 必须实现 IProcessInstanceStatusEventService 接口

   • 实现 getFlowId() 方法
   • 实现 handleStatusEvent() 方法
   • Flow ID 必须与流程定义的 Process Key 一致

3. 前端必须区分创建和详情页

   • create.vue：可编辑表单
   • detail.vue：只读表单

4. 流程定义标识 (Process Key) 必须唯一

   • 不同业务使用不同的 Flow ID
   • Service 层使用相同的 Flow ID 进行监听
